Vakumventil Gjenget

02-312-001

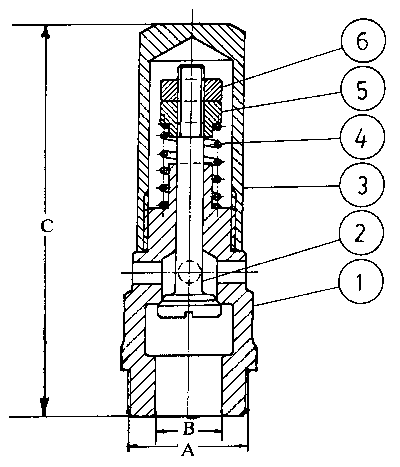

1. Ventilhus SS 2343
2. Spindelkjegle SS2343
3. Deksel SS2343
4. Fjør SS2343
5. Stillmutter SS2343
6. Låsemutter SS2343
Vakumventil Fig113

DN

15

20

25

32

40

50

A

 R ½" R ¾" R 1" R 1¼" R 1½" R 2"

B

 15 20 25 32 40 50

C

 95 110 130 145 165 180

Area Cm²

 0,8 1,7 3,1 6,2 9,6 15,9

Kap Nm³/min

 0,24 0,5 0,9 1,8 2,9 4,8
vakumventil vakum fig.113 113
