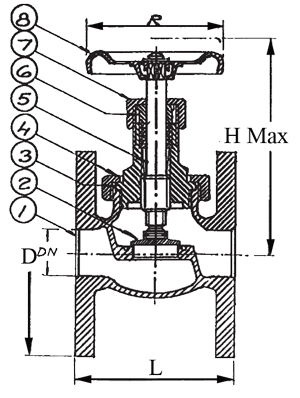

Stenge seteventil RG5 flenset 456322

02-008-001

Nr
No
Nr.

Part

Material

Werkstoffe

1

Body

Gunmetal LG2

CuSn5ZnPb

2

Disc 456322

Gunmetal LG2

CuSn5ZnPb

3

Bonnet

Gunmetal LG2

CuSn5ZnPb

4

Lock nut

Gunmetal LG2

CuSn5ZnPb

5

Stem

Special brass

Sondermessing

6

Gland

Special brass

Sondermessing

7

Gland nut

Special brass

Sondermessing

8

Handwheel

Cast iron

Grauguss

DN



D



L



H max



R



Kv

Weight

Max work press

Test pressure

kg

Mpa
100C

Mpa
225C

Shell

Seal

10

90

70

95

65

1.4

1,4

1,6

1,1

2,4

1,8

15

95

70

95

65

3.4

1,8

1,6

1,1

2,4

1,8

20

105

80

110

75

6.0

2,1

1,6

1,1

2,4

1,8

25

115

90

115

75

9.4

2,6

1,6

1,1

2,4

1,8

32

140

105

135

85

15.6

4,2

1,6

1,1

2,4

1,8

40

150

120

145

100

24.0

5,2

1,6

1,1

2,4

1,8

50

165

140

165

120

37.2

7,5

1,6

1,1

2,4

1,8

65

185

180

230

160

63.4

11

1,6

1,1

2,4

1,8

80

200

200

250

160

92.0

14,5

1,6

1,1

2,4

1,8

100

220

230

260

160

150.0

21

1,6

1,1

2,4

1,8
