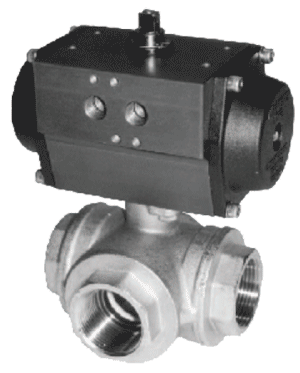

| 3 veis kulev. Fig. D160 m/Dobb. pneumatisk aktuator |
Leverest i T-løp/L-løp
Hus : Messing
Kule : Hardforkrommet messing
Sete : PTFE Viton
Temperatur : -20Gr.C/+160 Gr.C
Kan også leverest med Enkeltvirkende aktuator fig S160
 |
 |

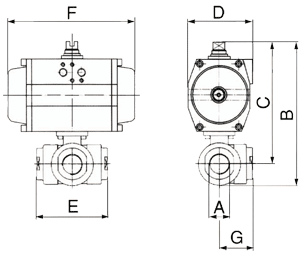

| A | B | C | D | E | F | G |
| 1/4" | 107,5 | 90,5 | 45 | 67 | 110 | 33 |
| 3/8" | 107,5 | 90,5 | 45 | 67 | 110 | 33 |
| 1/2" | 112,0 | 92,5 | 45 | 77 | 110 | 38 |
| 3/4" | 168,5 | 144,5 | 86 | 87 | 150 | 43 |
| 1" | 180 | 150 | 86 | 105 | 150 | 52 |
| 1 1/4" | 198,5 | 162,5 | 86 | 122,5 | 150 | 61 |
| 1 1/2" | 237 | 194 | 99,5 | 138,5 | 204 | 69 |
| 2" | 260,5 | 205 | 99,5 | 166 | 204 | 83 |
| 2 1/2" | 325 | 265 | 99,5 | 164 | 204 | 90 |
|
13.12.2005 |
 |
