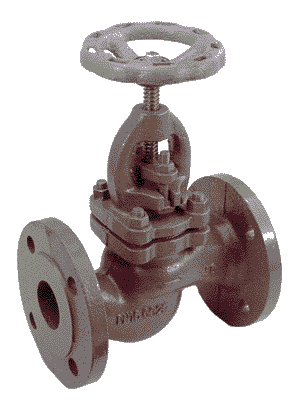

Rettløp Stengeventiler flenset :

002-003-001

Leverest i Støpejern, Stål og Seigjern.  PN16/25/40
Seigjernsventiler sertifisert i henhold til overbord og bunnventiler
Leverst med fast og løs kjegle (N.R)
Dimensjoner fra ND15 til ND300
Datablad :  ARI Stobu Instruksjon.pdf
              Ari Stobu Seteventil.pdf

Materialer GG-25
Hus/Body : Støpejern/Cast Iron GG-25
Sete/Seat <200: CuSn5ZnPb(2.1096.03)
Setel/seat..>200: CuA1 I OM (2.0975.03)
Spindel/stem CuSn 8 (2.1030) PolertlPolished
Kjegle/cone: <200:... CuSn5ZnPb(2.1096.03) Kjegle/Cone..>200:... CuA1 10Ni (2.0975.03)

Anbefalt bruksomrade:
Standard ventil, for bruk til vann, sjøvann, olje mm. For temperaturer under 225°C.


Materialer GGG.40.3
Hus/Body : Seigjern/Ductile Iron GGG.40.3
Sete/Seat <200: CuSn5ZnPb(2.1096.03)
Setel/seat..>200: CuA1 I OM (2.0975.03)Spindel/stem CuSn 8 (2.1030) PolertlPolished Kjegle/cone: <200:... CuSn5ZnPb(2.1096.03) Kjegle/Cone..>200:... CuA1 10Ni (2.0975.03)

Anbefalt bruksomrade:
Stanard ventil, for bruk til vann, sjøvann, olje mm. For temperaturer under 225°C.
Ofte brukt som sjø-inntaks/overbord ventil m/klassesertifikat Tilbakeslagsventil med stengbar tilbakeslagsfunksjon.

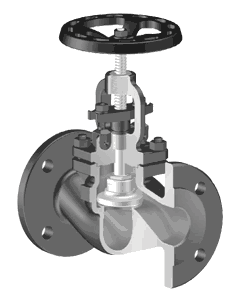

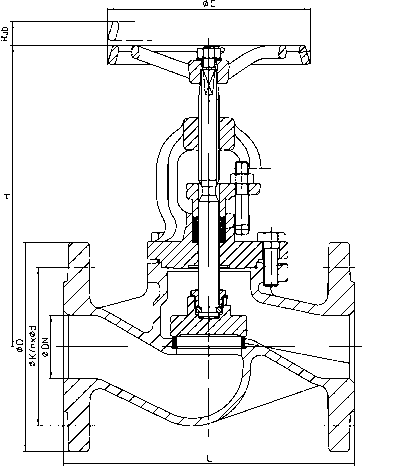

Støpejern GG-25 & Seigjern GGG-40.3 PN16/10 Måltabell
Dim.DN
m m.		 L
m m.		 H
m m.		 Slag
m m.		 Dia raft
øC mm		 øD
m m.		 øK
M m.		 n x ød
x hull		 k(vs)
Str verdi		 PN
BAR		 Vekt
Kg
DN 15 130 180 9 120 95 65 4x14 4,2 16 3,5
DN 20 150 180 9 120 105 75 4x14 74 16 4
DN 25 160 190 13 140 115 85 4x14 12 16 5
DN 32 180 190 13 140 140 100 4x18 19 16 6,8
DN 40 200 225 21 160 150 110 4x18 31 16 9,3
DN 50 230 235 19 160 165 125 4x18 47 16 12,2
DN 65 290 265 28 180 185 145 4x18 77 16 18
DN 80 310 290 32 200 200 160 8x18 120 16 24,5
DN 100 350 345 36 225 220 180 8x18 188 16 35
DN 125 400 375 52 250 250 210 8x18 288 16 55
DN 150 480 465 56 300 285 240 8x22 410 16 77

DN 200 600 570 73 400 340 295 8x22 725 10 145
DN 250 730 700 80 520 394 350 12x22 1145 10 243
DN 300 850 780 110 520 445 400 12x22 1145 10 341
Støpestål GS-C25 PN40 , Måltabell
Dim.DN
m m.		 L
m m.		 H
m m.		 Slag
m m.		 Dia raft
øC mm		 øD
m m.		 øK
M m.		 n x ød
x hull		 k(vs)
Str verdi		 PN
BAR		 Vekt
Kg
DN 15 130 240 19 140 95 65 4x14 4,2 40 5,2
DN 20 150 240 19 140 105 75 4x14 74 40 5,8
DN 25 160 250 29 160 115 85 4x14 12 40 7,6
DN 32 180 250 29 160 140 100 4x18 19 40 9,0
DN 40 200 305 36 180 150 110 4x18 31 40 13,1
DN 50 230 305 32 180 165 125 4x18 47 40 15,1
DN 65 290 310 42 200 185 145 8x18 77 40 26,1
DN 80 310 340 46 225 200 160 8x18 120 40 32,6
DN 100 350 390 46 250 235 190 8x22 188 40 44
DN 125 400 435 54 250 270 220 8x26 288 40 71
DN 150 480 480 61 300 300 250 8x26 410 40 100
