| Elektropneumatisk Positioner EP5 | 03-125-003 |
Beskrivelse

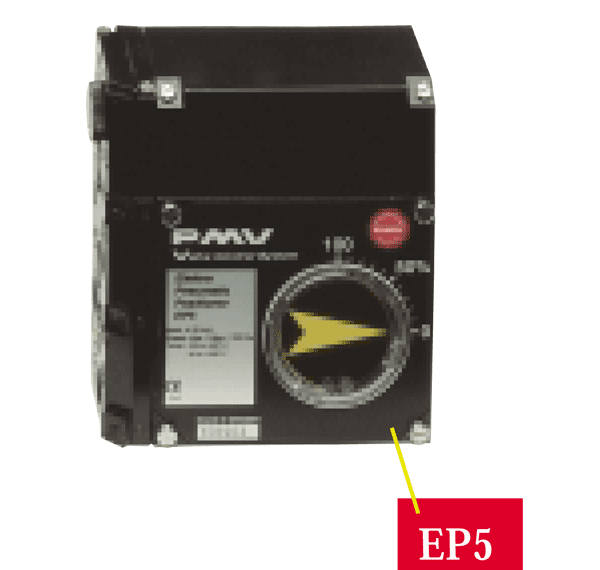

EP5 inngår som elektropneumatisk posisjonsregulator.
EP5 er en kompakt robust, høypresterende enhet utviklet for bruk i krevende miljø og omgivelser.

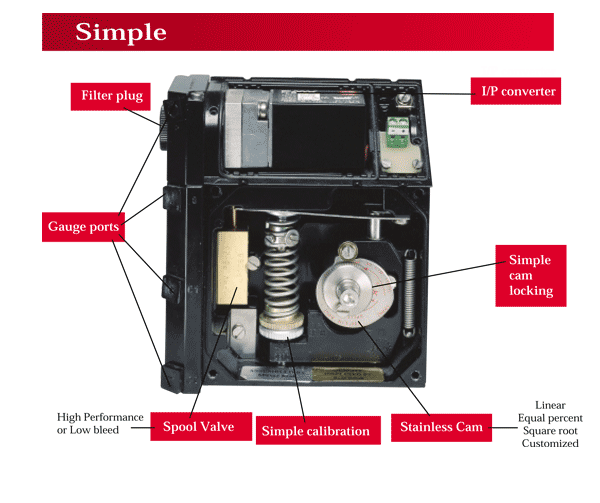

Med ett enkelt utførende og en sleideventil som i standardutførelse har veldig høy forsterkningsgrad, tilbyr EP5 hurtig og eksakt regulering.
EP5 finnes både som standard, egensikker og EX-utførelse.
Andre innbyggede fungsjonersom er med og gi EP5 den's flexibilitet, er bl.a. innebygget filter, manometeruttak, dempningsmulighet av utsignaler, gjenget eksosport.
Er det behov for enebryterkontakter, eller feedback, så finnes PMV-F5, feedbackenhet., som igjen direktemonterest på EP5 uten ekstra monteringsdetaljer.
Funktioner och finesser
· Robust, enkel, tillförlitligt utförande
· Pilotventil med hög förstärkning
· Lätt avläsbar lägesindikator
· Inbyggd dämpning av utsignalen
· Gängad avluftningsport
· Lätt påbyggbart återföringsdon F5
· Enkel kalibrering
· Inbyggt luftfilter
| Tekniska spesifikasjoner | |
| Innsignal | 4-20 mA |
| Linjæritet | = 0,75 %* |
| Hysteres | = 1,00 %* |
| Repeterbarhet | = 0,5 %* |
| Matningstryck | 0,15 Mpa till max 1 MPa |
| Tryckanslutning | 1/4" NPT eller G |
| Manometeranslutning | 1/8" NPT eller G |
| El.anslutning | 1/2" NPT eller PG13,5 |
| Terminaler | 2,5 mm2 |
Förstärkningsfaktor vid: |
|
| 80% Belastning (matn.tryck 6 bar) | 1000 kPa/kPa |
| 60% Belastning (matn.tryck 6 bar) | 1250 kPa/kPa |
Luftforbruk ved supplytrykk : ± 20% |
|
| 0,6 MPa | 20 nl/min |
Luftleverans vid matningstryck: ± 20% |
|
| 0,6 MPa | 360 nl/min |
Ingångsmotstånd |
260 ? vid 20°C |
| RFI påverkan | Ej mätbar |
| Kapacitans | Försumbar |
| Lägesberoende | Inget |
| Temperaturområde | -15°C till +85°C |
| Vikt | 1,6 kg |
| Material i hus | Precisionsgj. aluminium |
| Ytbehandling | Epoxy |
| Vikt inkl. manometrar | 1,9 kg |
| Kapslingsklass | IP65 |
| * Procent av FS | |
Godkännanden |
|
| Cenelec | EEx
ia IIC T4-T6 EEx d IIC T4-T6 |
FM |
Div.1,Class 1, Group ABCD Div.2,Class 1, Group ABCD |
CSA |
Div.1,Class 1, Group ABCD Div.2,Class 1, Group ABCD |
|
13.12.2005 |
 |
