Ejektor fig. 319122 PN12,5

02-238-001

Ejektor for løfting av væske, med vann som drivmedium
Kan benyttes som sugende eller kombinasjon, sug og trykk
Når den benyttes som sugende , må en vertikalrettet rørbøy monterest på utløp

Hus i Rødmetall SS5204

Min. arbeidstrykk 2 Bar

Kapasitettabell

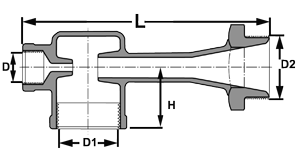

DN D D1 D2 H L L1 Vekt
15 1/2" 1" 1" 34 40 104 0,7
20 3/4" 1 1/2" 1 1/2" 48 50 140 1,4
25 1" 2" 2" 59 58 145 2,5
40 1 1/2" 2 1/2" 2 1/2" 75 80 500 9,5
Ejektor



07.11.2011
