Globe Valve Non Return
GG25, GGG40.3, GS-C25 PN10/16/25/40
02-198-001

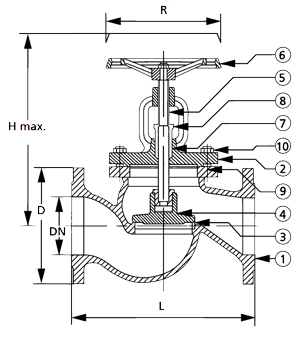

1. Body
2. Bonnet
3. Seat ring
4. Disc
    (parabolic disc as an option)
5. Stem
6. Hand wheel
7. Gland packing
8. Gland
9. Gasket
10 Bolt/nut



Measures Non-Return  Globe Valves Straight Form PN40/16/10
DN D L H Max R Flanges  Weights
KGS
  PN16 PN10 PN25 PN40 GG25 GG40.3 GS-C25
BCD nxød BCD nxød BCD nxød BCD nxød
15 95 130 189 120 65 4x14 65 4x14 65 4x14 65 4x14 3,5 5,2
20 105 150 189 120 75 4x14 75 4x14 75 4x14 75 4x14 4 5,8
25 115 160 203 140 85 4x14 85 4x14 85 4x14 85 4x14 5 7,6
32 140 180 216 140 100 4x18 100 4x18 100 4x18 100 4x18 6,8 9
40 150 200 246 160 110 4x18 110 4x18 110 4x18 110 4x18 9,3 13,1
50 165 230 259 160 125 4x18 125 4x18 125 4x18 125 4x18 12,2 15,1
65 185 290 313 180 145 4x18 145 4x18 145 8x18 145 8x18 18 26
80 200 310 317 200 160 8x18 160 8x18 160 8x18 160 8x18 25 33
100 220 350 381 225 180 8x18 180 8x18 190 8x18 190 8x23 35 44
125 250 400 452 250 210 8x18 210 8x18 220 8x22 220 8x27 55 71
150 285 480 476 300 240 8x22 240 8x22 250 8x22 250 8x27 77 100
200 340 600 643 400 295 12x22 295 8x22 310 12x26 320 12x30 145 170
250 395 730 780 520 355 12x26 350  12x22 370 12x30 385 12x33 243 283
300 445 850 890 520 410 12x26 400 12x22 430 16x30 450 16x33 341 414
470 16x26 460 16x23 490 16x33

Materialer GG-25 Cast Iron
Hus/Body       : Støpejern/Cast Iron GG-25

Sete/Seat      : Gun metal (Rg5)
Kjegle/Disk   : Gunmetal (Rg5)
Spindel/stem
: Special Brass

Materialer GGG.40.3 Ductile Iron
Hus/Body        : Seigjern/Ductile Iron GGG.40.3
Sete/Seat          : Bronze (RG5)
Kjegle/Disc   : Bronze (Rg5)
Spindel/Stem  : Spesial Brass

Materialer GS-C25 Cast Steel
Hus/Body : Cast Steel GS-C25
Sete/Seat   : Stainless Steel AISI 304)
Kjegle/Disc  : Stainless Steel X20Cr13
Spindel/Stem : Stainless X20Cr13

Range of Application  GG-25 Cast Iron :
Standard ventil, for bruk til vann, sjøvann, olje mm.
For
temperaturer under
225°C.



Range of Application  GGG 40.3:
Stanard ventil, for bruk til vann, sjøvann, olje mm. For temperaturer under 225°C.
Ofte brukt som sjø-inntaks/overbord ventil m/klassesertifikat Tilbakeslagsventil med stengbar tilbakeslagsfunksjon.


Range of Application  GS-C25 Cast steel
Ferkkvann , Sjøvann, luft , damp , olje, visse kjemikaljer
..

08.04.2011
