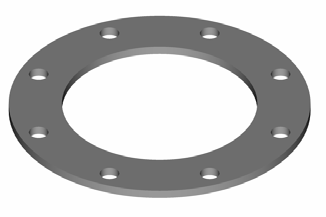

Exhaust Flanges DIN 86044

EKSOSFLENSER -DIN 86044 DIN PN 6 DIN PN 10 DIN PN 16 DIN PN 25

DN	PN 6 (DIN 860944)				DIN PN 6				DIN PN 10				DIN PN 16				DIN PN 25
			Hull	d2			Hull	d2			Hull	d2			Hull				Hull	d2
	mm	mm	a t.	mm	m		ant	mm	mm	m	ant	m		mm	ant.	mm	mm		ant	mm
20					90	65	4	115	105	75	4	14	105	75	4	14	105	75	4	14
25					100	75	4	115	115	85	4	14	115	85	4	14	115	85	4	14
32					120	90	4	14	140	100	4	18	140	100	4	18	140	100	4	18
40					130	100	4	14	150	110	4	18	150	110	4	18	150	110	4	18
50	Se DIN PN 1 O				140	110	4	14	165	125	4	18	165	125	4	18	165	125	4	18
65					160	130	4	14	185	145	4	18	185	145	4	18	185	145	8	18
80					190	150	4	18	200	160	8	18	200	160	8	18	200	160	8	18
100					210	170	4	18	220	180	8	18	220	180	8	18	235	190	8	22
125					240	200	8	18	250	210	8	18	250	210	8	18	270	220	8	26
150					265	225	8	18	285	240	8	22	285	240	8	22	300	250	8	26
200	320	280	8	18	320	280	8	18	340	295	8	22	340	295	12	22	360	310	12	26
250	375	355	12	18	375	335	12	18	395	350	12	22	405	355	12	26	425	370	12	30
300	440	395	12	22	440	395	12	22	445	400	12	22	460	410	12	26	485	430	16	30
350	490	445	12	22	490	445	12	22	505	460	16	22	520	470	16	26	555	490	16	33
400	540	495	16	22	540	495	16	22	565	515	16	26	580	525	16	30	620	550	16	36
500	645	600	20	22	645	600	20	22	670	620	20	26	715	650	20	33	730	660	20	36
600	755	705	20	26	755	705	20	26	780	725	20	30	840	770	20	36	845	770	20	39
700	860	810	24	26	860	810	24	26	895	840	24	30	910	840	24	36	960	875	24	42
800	975	920	24	30	975	920	24	30	1015	950	24	33	1025	950	24	39	1085	990	24	48
900	1075	1020	24	30	1075	1020	24	30	1115	1050	28	33	1125	1050	28	39	1185	1090	28	48
1000	1175	1120	28	30	1175	1120	28	30	1230	1160	28	36	1255	1170	28	42	1320	1210	28	56
